Диаметры обсадных труб
Обсадные трубы играют важнейшую роль в строительстве скважин для нефтяной и газовой промышленности, защищая стенки скважин от обрушения и влияния подземных вод. В зависимости от условий эксплуатации, обсадные трубы выпускаются с различными диаметрами, отвечающими требованиям к прочности и герметичности.
Наружный и внутренний диаметр обсадной трубы
Наружный диаметр — это один из ключевых параметров обсадной трубы, поскольку он определяет размер скважины и влияет на общую прочность конструкции. Наружный диаметр обсадных труб обычно варьируется от 114 мм до 508 мм. В свою очередь, внутренний диаметр зависит от толщины стенки трубы и обеспечивает место для размещения насосно-компрессорных труб или другой арматуры. Чем больше наружный и внутренний диаметры, тем выше возможности обсадной колонны по пропускной способности и устойчивости к нагрузкам.
Обсадные трубы больших диаметров
Для глубоких или нестабильных скважин могут применяться трубы больших диаметров (от 245 мм до 508 мм), которые обеспечивают повышенную устойчивость к обрушению и поддерживают высокую герметичность. Такие трубы используются при бурении на больших глубинах или в агрессивных геологических условиях, а также при строительстве специальных сооружений, например, при возведении тоннелей и подводных сооружений.
Стандарты и ГОСТы для обсадных труб
Обсадные трубы производятся по строгим стандартам, чтобы обеспечить их соответствие требованиям нефтегазовой отрасли. В России и странах СНГ используются следующие ключевые стандарты:
- ГОСТ 632-80: Основной стандарт для обсадных труб и муфт к ним. Регламентирует требования к трубам с треугольной и трапецеидальной резьбой, высокогерметичным соединениям и муфтам.
- ГОСТ 31446-2017: Определяет требования к стальным обсадным и насосно-компрессорным трубам для нефтяной и газовой промышленности. Включает размеры, допуски, а также требования к соединениям.
- API Spec 5CT: Международный стандарт для обсадных и насосно-компрессорных труб, широко используемый в мировой практике и частично адаптированный в российских стандартах.
Эти стандарты позволяют производителям обеспечивать высокое качество труб, соответствующее условиям работы в нефтегазовой сфере.
Таблица диаметров ГОСТ 632-80
| Условный диаметр трубы (мм) | Наружный диаметр (мм) | Внутренний диаметр (мм) | Толщина стенки (мм) | Тип соединения |
|---|---|---|---|---|
| 114 | 114.3 | 97.1 | 8.6 | Треугольная резьба |
| 127 | 127.0 | 108.6 | 9.2 | Треугольная резьба |
| 140 | 139.7 | 121.3 | 9.2 | Трапецеидальная резьба |
| 146 | 146.1 | 124.7 | 10.7 | Высокогерметичное соединение |
| 168 | 168.3 | 147.1 | 10.6 | Удлиненная резьба |
| 178 | 177.8 | 157.0 | 10.4 | Треугольная резьба |
| 219 | 219.1 | 196.3 | 11.4 | Трапецеидальная резьба |
| 245 | 244.5 | 220.5 | 12.0 | Высокогерметичное соединение |
| 299 | 298.5 | 276.3 | 11.1 | Треугольная резьба |
| 324 | 323.9 | 301.9 | 11.0 | Трапецеидальная резьба |
| 340 | 339.7 | 317.9 | 10.9 | Высокогерметичное соединение |
Таблица диаметров ГОСТ 31446-2017
| Условный диаметр (мм) | Наружный диаметр (мм) | Внутренний диаметр (мм) | Толщина стенки (мм) | Тип соединения |
|---|---|---|---|---|
| 114 | 114.3 | 97.1 | 8.6 | Треугольная резьба |
| 127 | 127.0 | 108.6 | 9.2 | Трапецеидальная резьба |
| 140 | 139.7 | 121.3 | 9.2 | Высокогерметичное |
| 146 | 146.1 | 124.7 | 10.7 | Трапецеидальная резьба |
| 168 | 168.3 | 147.1 | 10.6 | Удлиненная резьба |
| 178 | 177.8 | 154.8 | 11.5 | Высокогерметичное |
| 194 | 193.7 | 168.3 | 12.7 | Треугольная резьба |
| 219 | 219.1 | 196.3 | 11.4 | Трапецеидальная резьба |
| 245 | 244.5 | 220.5 | 12.0 | Высокогерметичное |
| 299 | 298.5 | 273.7 | 12.4 | Треугольная резьба |

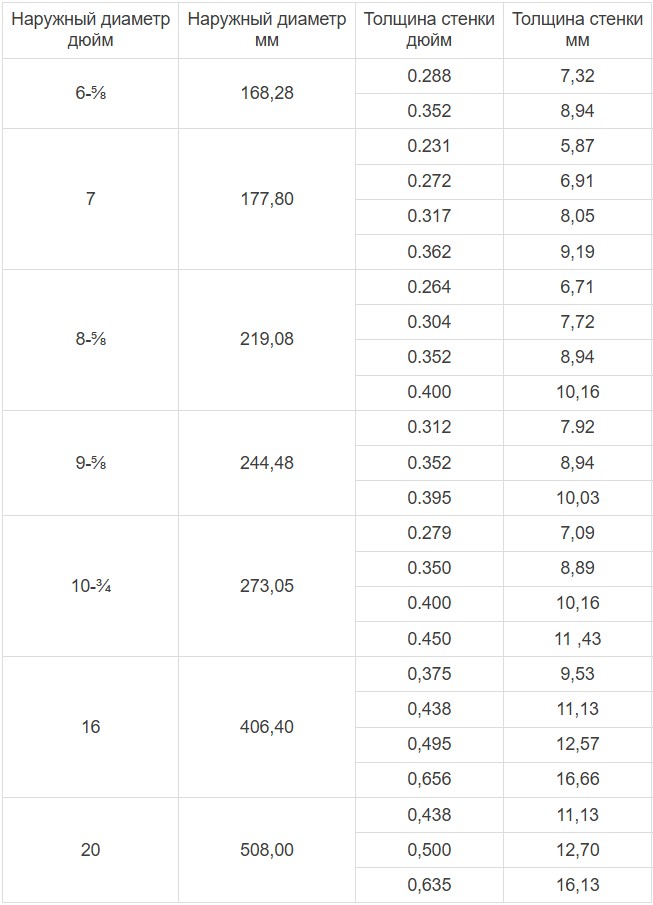

API 5CT
Другие диаметры
| Условный диаметр (мм) | Наружный диаметр (мм) | Внутренний диаметр (мм) | Толщина стенки (мм) | Примечание |
|---|---|---|---|---|
| 125 | 127.0 | 108.6 | 9.2 | Треугольная или трапецеидальная резьба |
| 168 | 168.3 | 147.1 | 10.6 | Треугольная или высокогерметичное |
| 219 | 219.1 | 196.3 | 11.4 | Треугольная или трапецеидальная |
| 620 | 620.0 | Зависит от толщины стенки, от 594 до 608 мм | 12–26 | Применяется для особых условий |
Эти данные учитывают распространённые станда
FAQ: Диаметр обсадных труб
- Какой диаметр обсадной трубы выбрать для скважины?
Диаметр обсадной трубы для скважины подбирается исходя из глубины, особенностей грунта и предполагаемой нагрузки. Для бытовых и малых водозаборных скважин обычно используют трубы диаметром от 90 до 146 мм. Для промышленных и глубоких скважин применяют трубы большего диаметра — от 168 до 508 мм, что позволяет выдерживать более высокое давление и защищает от обрушения стенок. - Какие диаметры бывают у пластиковых обсадных труб?
Пластиковые обсадные трубы (ПВХ или ПЭ) часто используют для бытовых водозаборных скважин. Диаметры пластиковых труб варьируются от 90 мм до 225 мм. Преимущества пластиковых труб — устойчивость к коррозии и долговечность, но они менее прочные по сравнению со стальными и не подходят для глубоких скважин. - Какой диаметр муфт для обсадных труб?
Диаметр муфт соответствует наружному диаметру трубы, с которой они сочетаются. Например, для трубы диаметром 114 мм подбираются муфты такого же диаметра. ГОСТ 632-80 и ГОСТ 31446-2017 регламентируют точные размеры и допускаемые отклонения для муфт, чтобы обеспечить надежное соединение обсадных труб. - Какой диаметр обсадных труб при бурении скважин?
При бурении выбирают обсадные трубы с наружным диаметром, подходящим для размера скважины. Основные диаметры — от 114 мм до 324 мм, для больших скважин — до 508 мм. Размер зависит от назначения скважины: для водозабора подходят трубы меньшего диаметра, тогда как для глубоких нефтяных и газовых скважин требуются более крупные размеры. - Какой диаметр у "синей трубы" для обсадной колонны скважины?
Синие обсадные трубы обычно изготавливаются из ПЭ и применяются для бытовых водозаборных скважин. Диаметры таких труб варьируются, наиболее распространенные размеры — 110, 125 и 160 мм. Эти трубы удобны, если нет высокого давления и грунтовых нагрузок. - Как измерить диаметр обсадной трубы для скважины?
Измерение диаметра обсадной трубы можно провести с помощью штангенциркуля или рулетки, обхватив трубу по внешней стороне для определения наружного диаметра. Внутренний диаметр можно рассчитать, вычтя удвоенную толщину стенки из наружного диаметра (при известных значениях толщины стенки). - Как зависит выбор диаметра обсадной трубы от глубины скважины?
С увеличением глубины скважины повышается давление на стенки обсадных труб, что требует использования труб большего диаметра и повышенной прочности. Для глубоких промышленных скважин на нефть и газ применяют трубы от 168 мм и более, чтобы обеспечить прочность конструкции и устойчивость к высоким нагрузкам. - Можно ли комбинировать обсадные трубы разных диаметров в одной скважине?
Да, комбинирование труб разного диаметра возможно и часто используется, особенно в многоступенчатых скважинах. Например, в верхних, менее глубоких слоях могут применяться трубы большего диаметра, а в более глубоких — меньшего, чтобы оптимизировать расходы и уменьшить нагрузку на скважину. - Чем отличаются диаметры обсадных труб для нефти и газа от водозаборных труб?
Трубы для нефти и газа обычно имеют большие диаметры (от 168 мм и более) и более толстые стенки, так как они должны выдерживать высокие температуры, давление и агрессивные среды. Водозаборные трубы могут быть меньшего диаметра (от 90 мм) и часто изготавливаются из пластика, что достаточно для скважин на воду и снижает затраты. - Есть ли зависимость между диаметром обсадной трубы и ее материалом?
Да, материал влияет на выбор диаметра. Например, стальные трубы позволяют использовать более крупные диаметры (до 508 мм) для глубоких скважин, в то время как пластиковые трубы, такие как ПЭ или ПВХ, обычно применяются в меньших диаметрах (90–225 мм) для бытовых водозаборных скважин.
