Обсадная труба - Вес, длина, характеристики гост и виды

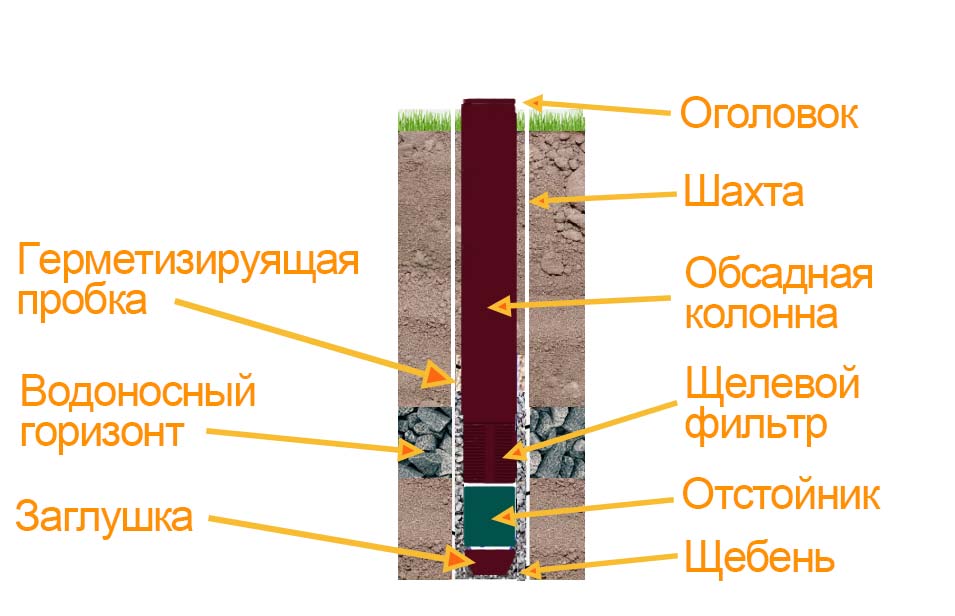

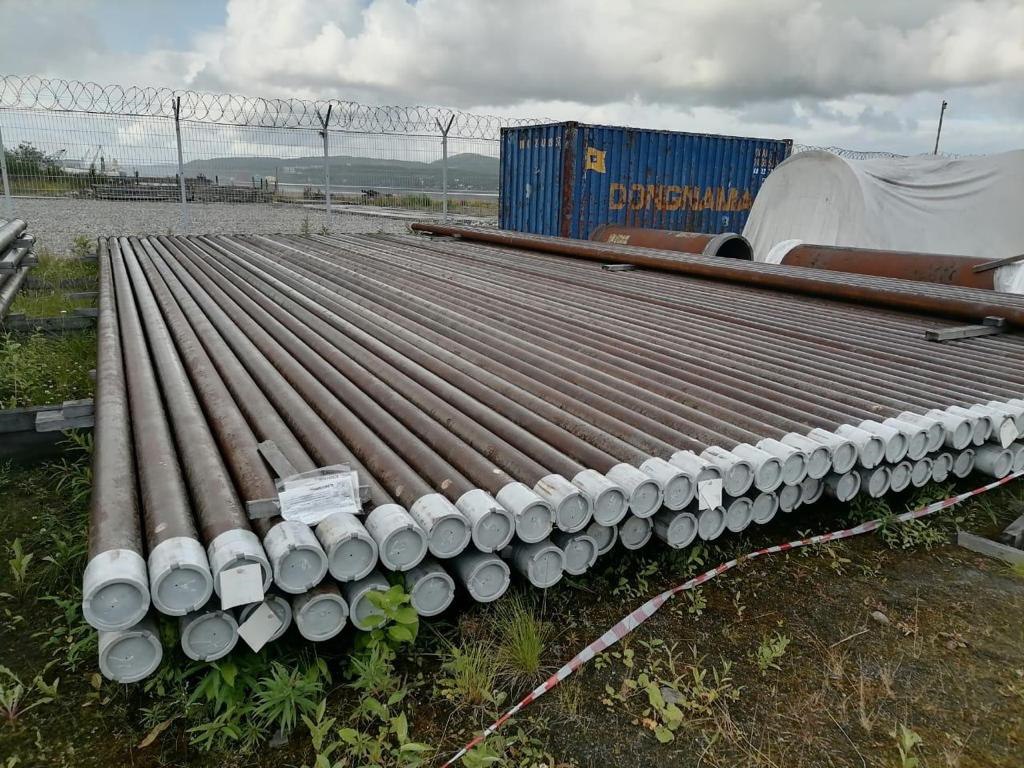

Обсадная труба — это важный элемент в бурении нефтяных и газовых скважин, представляющий собой металлическую трубу, которая устанавливается внутри скважины. Основная функция обсадной трубы — укрепление стенок скважины, предотвращение их обрушения и изоляция различных геологических слоёв друг от друга. Это необходимо для предотвращения смешивания пластовых флюидов, защиты скважины от внешних воздействий, а также обеспечения безопасного и эффективного бурения. Обсадные трубы различаются по диаметру, материалу и конструкции, что позволяет адаптировать их к различным условиям эксплуатации и глубинам скважин. Кроме того, они играют ключевую роль в предотвращении выбросов и утечек нефти и газа, делая процесс бурения более безопасным и экологически устойчивым.

Требования к обсадным трубам

Требования к обсадным трубам включают различные технические и эксплуатационные параметры, которые обеспечивают надежность и долговечность труб при бурении и эксплуатации скважин. Эти требования определяют, какие характеристики должны иметь трубы, чтобы выдерживать высокие давления, механические нагрузки и агрессивные среды, встречающиеся в процессе бурения и эксплуатации. Соответствие обсадных труб этим требованиям является критически важным для безопасности и эффективности работы на нефтегазовых месторождениях.

Основные требования к обсадным трубам:

• Прочность на растяжение и сжатие: Трубы должны выдерживать высокие нагрузки, возникающие при спуске и установке в скважину, а также внутреннее давление пластовых флюидов.
• Устойчивость к коррозии: Материал труб должен быть устойчив к воздействию коррозионных агентов, таких как кислоты, соли и другие химически активные вещества, которые могут присутствовать в пластах.
• Герметичность соединений: Резьбовые или сварные соединения обсадных труб должны обеспечивать полную герметичность, чтобы предотвратить утечку флюидов между трубой и стенками скважины.
• Износостойкость: Трубы должны быть устойчивы к абразивному износу, вызванному контактами с частицами породы и песка во время бурения и эксплуатации.
• Устойчивость к высокому давлению: Обсадные трубы должны выдерживать высокое гидростатическое давление буровых растворов и пластовых флюидов, особенно на больших глубинах.
• Термостойкость: При бурении в глубоких скважинах или геотермальных зонах трубы должны сохранять свои свойства при высоких температурах.
• Контроль качества: Производство обсадных труб должно соответствовать международным стандартам и нормативам, таким как API, чтобы гарантировать их качество и надежность в работе.

Эти требования помогают обеспечить надежную эксплуатацию обсадных труб и минимизировать риски, связанные с обрушением скважины или утечками флюидов.

Виды и материалы обсадных труб

Виды и материалы обсадных труб играют ключевую роль в обеспечении безопасности и эффективности бурения и эксплуатации нефтяных и газовых скважин. Обсадные трубы бывают разных типов и изготавливаются из различных материалов, чтобы соответствовать специфическим требованиям бурения в разных геологических и эксплуатационных условиях. Выбор правильного типа и материала обсадной трубы зависит от таких факторов, как глубина скважины, давление, температура и химический состав пластовых флюидов.

Виды обсадных труб

1. Проводная колонна
   Этот тип обсадных труб устанавливается на начальных стадиях бурения для закрепления рыхлых пород и предотвращения обрушения стенок скважины. Проводная колонна обычно изготавливается из стальных труб большого диаметра и малого веса, так как её основная функция — обеспечение стабильности верхних слоев грунта.
2. Промежуточная колонна
   Промежуточные обсадные трубы используются для изоляции различных пластов в скважине, которые могут содержать разные типы флюидов или иметь различное давление. Этот тип труб предназначен для предотвращения смешивания пластовых вод, нефти и газа, а также для защиты скважины от выбросов. Диаметр промежуточной колонны меньше диаметра проводной, но больше диаметра эксплуатационной колонны.
3. Эксплуатационная колонна
   Эксплуатационные обсадные трубы устанавливаются на заключительных стадиях бурения и доходят до нефтегазоносного пласта. Этот тип обсадных труб обеспечивает герметичность и защиту скважины во время добычи нефти или газа. Эксплуатационные колонны должны выдерживать высокие давления и температуры, а также быть устойчивыми к воздействию агрессивных сред.
4. Хвостовик
   Хвостовик представляет собой обсадную трубу меньшего диаметра, которая спускается внутрь предыдущей колонны на заключительных стадиях бурения. Хвостовик предназначен для дополнительной изоляции пласта и усиления защиты скважины в сложных геологических условиях.

Материалы обсадных труб

1. Углеродистая сталь
   Наиболее распространенный материал для обсадных труб. Углеродистая сталь используется благодаря своей прочности, доступности и способности выдерживать высокие нагрузки и давления. Этот материал подходит для большинства стандартных условий бурения, но может быть подвержен коррозии в агрессивных средах.
2. Легированная сталь
   Легированная сталь включает добавки хрома, никеля, молибдена и других элементов, которые улучшают коррозионную стойкость и прочность материала. Такие трубы используются в условиях повышенных температур и давления, а также в агрессивных средах, где требуется дополнительная защита от коррозии и износа.
3. Нержавеющая сталь
   Нержавеющая сталь обладает высокой коррозионной стойкостью, что делает её идеальным выбором для работы в условиях, где присутствуют коррозионные агенты, такие как кислоты или соли. Этот материал используется в глубоководных скважинах и в других условиях, где требуется повышенная долговечность.
4. Композиционные материалы
   В последние годы всё чаще используются обсадные трубы из композиционных материалов, таких как стеклопластик или углепластик. Эти материалы обладают высокой прочностью, устойчивостью к коррозии и меньшим весом по сравнению с металлическими трубами. Они находят применение в специфических условиях, где необходимо уменьшить общий вес конструкции и обеспечить устойчивость к агрессивным химическим средам.
5. Коррозионностойкие сплавы
   Обсадные трубы из коррозионностойких сплавов, таких как сплавы на основе никеля и титана, применяются в экстремальных условиях с высокими температурами и агрессивными средами, например, в геотермальных скважинах или в зонах с высоким содержанием сероводорода. Эти сплавы обеспечивают исключительную защиту от коррозии и износа.

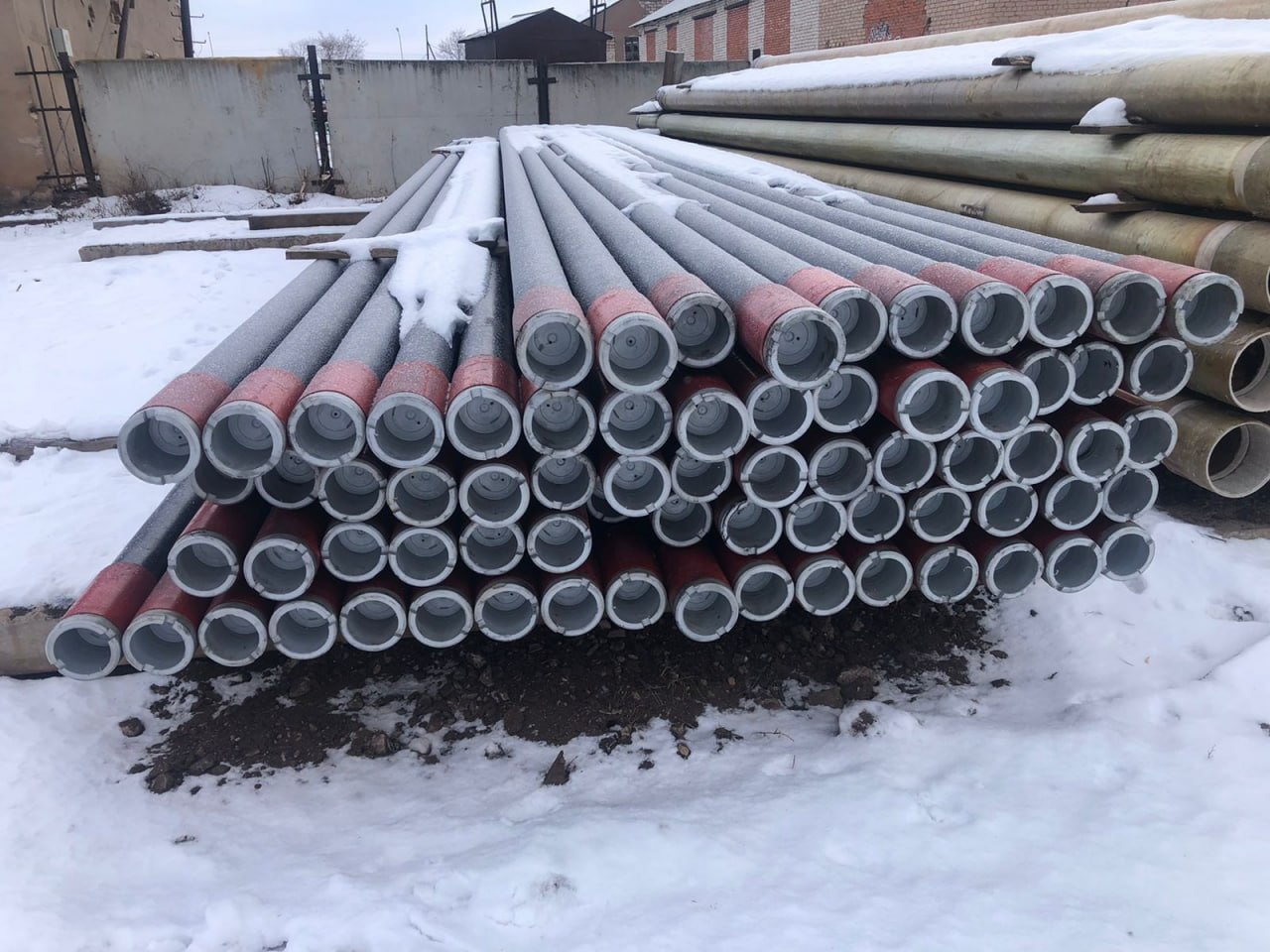

ПНД или стальные

Обсадные трубы имеют свои уникальные характеристики и области применения, и выбор между ними зависит от конкретных условий эксплуатации и требований к скважине. Давайте рассмотрим основные особенности и преимущества каждого из этих типов труб, чтобы понять, какой вариант будет лучшим для определённых условий бурения и эксплуатации.

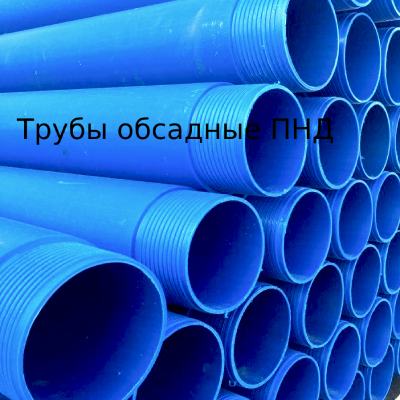

Обсадные трубы из полиэтилена низкого давления (ПНД)

Обсадные трубы из полиэтилена низкого давления (ПНД) широко используются в строительстве и водоснабжении благодаря их гибкости, лёгкости и устойчивости к коррозии. Однако их применение в нефтегазовой отрасли ограничено определёнными условиями и задачами.

Преимущества обсадных труб из ПНД:

• Устойчивость к коррозии: ПНД трубы не подвержены коррозии, что делает их отличным выбором для условий, где существует высокий риск коррозионного воздействия, например, при наличии агрессивных химических веществ в воде или почве.
• Лёгкость и простота установки: ПНД трубы значительно легче стальных, что упрощает их транспортировку и монтаж. Они легко сгибаются и не требуют специальных инструментов для резки или сварки.
• Гладкая внутренняя поверхность: Благодаря гладкой внутренней поверхности, ПНД трубы обеспечивают низкое сопротивление потоку жидкостей, что уменьшает вероятность засорения и облегчает очистку.
• Устойчивость к химическим веществам: ПНД трубы устойчивы к воздействию различных химикатов, что делает их подходящими для использования в агрессивных средах, где могут присутствовать кислоты, щелочи или соленая вода.

Ограничения обсадных труб из ПНД:

• Ограниченная прочность: В сравнении со стальными трубами, ПНД трубы имеют меньшую механическую прочность и устойчивость к высоким температурам и давлению, что ограничивает их использование в условиях высоких механических нагрузок и температур, например, на больших глубинах или в зонах с высоким пластовым давлением.
• Не подходят для глубоких скважин: В силу своей гибкости и недостаточной прочности, ПНД трубы не применяются для обсадки глубоких нефтяных и газовых скважин, где требуются более прочные и устойчивые к давлению материалы.

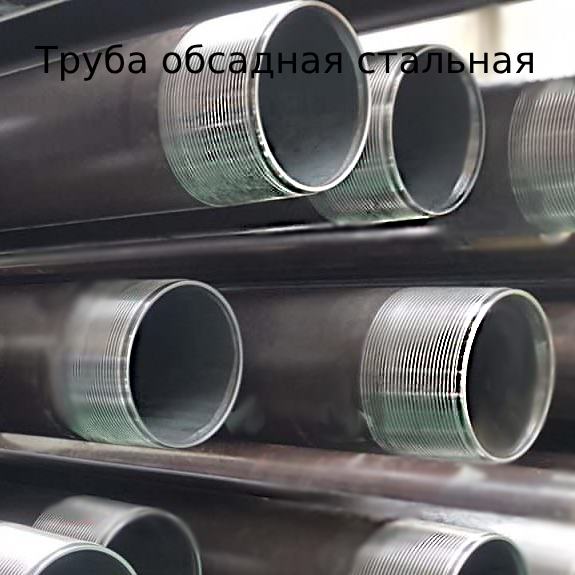

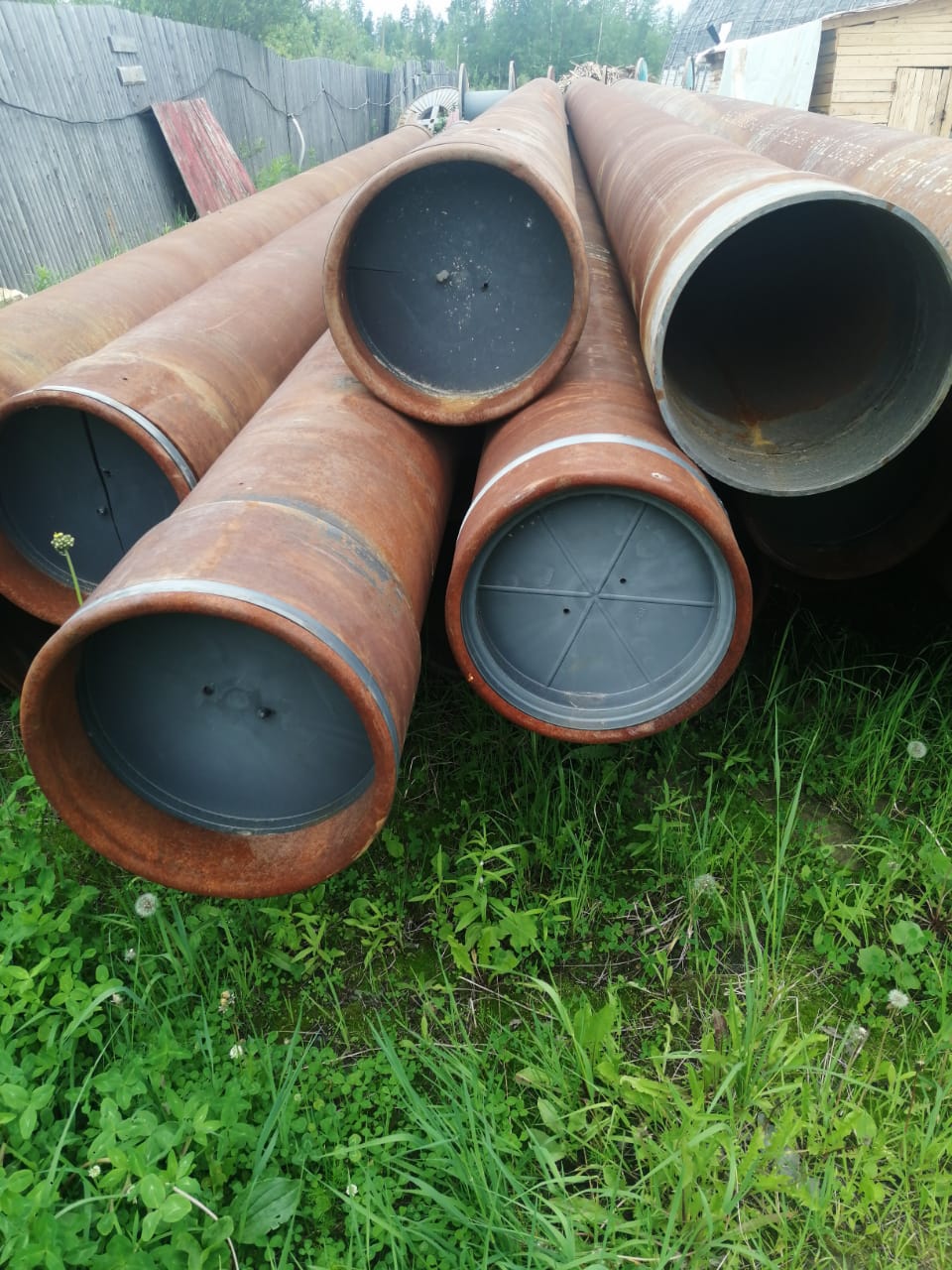

Стальные обсадные трубы

Стальные обсадные трубы являются наиболее распространённым типом труб, используемых в нефтегазовой промышленности. Они обладают высокой прочностью и долговечностью, что делает их подходящими для использования в широком диапазоне условий бурения и эксплуатации.

Преимущества стальных обсадных труб:

• Высокая прочность и устойчивость к давлению: Стальные трубы могут выдерживать высокие механические нагрузки, давления и температуры, что делает их идеальными для глубоких скважин и сложных условий бурения.
• Гибкость в изготовлении и выборе характеристик: Стальные трубы доступны в различных марках стали и с различными покрытиями, что позволяет выбирать оптимальные параметры в зависимости от конкретных условий бурения и эксплуатации.
• Широкий спектр применения: Благодаря своей прочности и устойчивости к высоким давлениям и температурам, стальные трубы используются как в вертикальных, так и в горизонтальных скважинах, а также в условиях с высоким содержанием агрессивных флюидов, таких как сероводород или углекислый газ.

Ограничения стальных обсадных труб:

• Подверженность коррозии: Стальные трубы могут подвергаться коррозии, особенно в условиях высокой влажности или при наличии агрессивных химических веществ. Для защиты от коррозии часто используются специальные покрытия или легирующие добавки.
• Тяжелый вес и сложность установки: Стальные трубы тяжелее ПНД труб, что увеличивает затраты на транспортировку и монтаж. Их установка требует использования специального оборудования и квалифицированного персонала.

Сравнение и выбор между ПНД и стальными обсадными трубами

При выборе между ПНД и стальными обсадными трубами следует учитывать конкретные условия скважины и цели бурения.

• ПНД трубы подходят для неглубоких скважин, где важна устойчивость к коррозии, легкость и гибкость. Они применяются в водоснабжении, канализации и при бурении неглубоких водяных скважин.
• Стальные трубы являются предпочтительным выбором для глубоких нефтяных и газовых скважин, где важны высокая прочность, устойчивость к давлению и температуре. Их используют там, где требуются высокая механическая прочность и долговечность.

Диаметр обсадных труб

Диаметр — это важный параметр, определяющий размер и вместимость скважины, а также ее устойчивость к внешним и внутренним нагрузкам. В зависимости от этапа бурения и назначения, обсадные трубы могут иметь различный диаметр. На начальных стадиях бурения используются трубы большого диаметра для укрепления стенок скважины и предотвращения обрушения верхних слоёв грунта. По мере углубления скважины применяются обсадные трубы меньшего диаметра, которые устанавливаются внутри предыдущих труб для изоляции пластов и защиты от проникновения флюидов. Диаметр обсадных труб также влияет на выбор бурового оборудования и насосов, а правильный подбор диаметра — ключ к обеспечению стабильности и безопасности скважины, а также к оптимизации затрат на бурение и добычу нефти и газа.

Эти значения являются ориентировочными и могут меняться в зависимости от конкретных условий бурения и требований скважины. Выбор диаметра обсадной трубы зависит от множества факторов, включая глубину скважины, геологические условия, тип пластовых флюидов и требуемую прочность конструкции.

Характеристики обсадных труб

Эти характеристики обсуждаемых труб могут изменяться в зависимости от производственных

ГОСТ Обсадных труб

В России для обсадных труб используются различные стандарты, установленные государственными нормативами (ГОСТами), которые регламентируют их размеры, материалы, технические требования и методы испытаний. Эти стандарты обеспечивают безопасность, качество и долговечность обсадных труб, используемых в нефтегазовой промышленности. Ниже представлена таблица с основными ГОСТами для обсадных труб.

 Диаметр и вес

Примечания:

• Вес трубы указывается килограммах на метр (кг/м). Вес обсадной трубы важен для расчета нагрузок на буровую установку и для планирования транспортировки труб.
• Наружный диаметр и толщина стенки труб определяют их внутренний диаметр, что влияет на пропускную способность и устойчивость трубы к давлению.
• Тип обсадной трубы варьируется в зависимости от стадии бурения: проводные колонны используются для закрепления верхних слоев грунта, промежуточные — для изоляции пластов, а эксплуатационные колонны — для непосредственной добычи нефти и газа.

Эти параметры являются ключевыми при выборе обсадных труб для конкретной скважины и условий бурения, обеспечивая надежность и безопасность операций на нефтегазовых месторождениях.

Длина обсадной трубы

Длина варьируется в зависимости от стандартов и конкретных требований к бурению и эксплуатации скважин. Обычно обсадные трубы производятся длиной от 9 до 13 метров, что позволяет легко транспортировать их и монтировать на буровых установках. В то же время существуют обсадные трубы и других размеров, изготовленные по специальным заказам или стандартам, чтобы соответствовать особым условиям эксплуатации или требованиям бурения. Длина обсадных труб имеет большое значение при проектировании обсадных колонн, так как от этого параметра зависит количество соединений в скважине и, следовательно, общая устойчивость и герметичность обсадной конструкции. Оптимальный выбор длины обсадных труб позволяет сократить время на сборку, снизить вероятность возникновения утечек в местах соединений и обеспечить эффективную и безопасную эксплуатацию скважины.
