Трубы насосно-компрессорные НКТ это важнейший элементом оборудования при добыче нефти и газа. Их задача – обеспечить бесперебойную эксплуатацию скважин, то есть помогают доставать из недр земли ценные углеводороды. НКТ служат каналами для подачи рабочих агентов в скважину и отвода на поверхность добываемой продукции.
Особенности и изготовления
Трубы НКТ требует высокой точности. Они изготавливаются из стали, обладающей высокой прочностью, устойчивостью к коррозии. Особое внимание уделяется качеству сварных швов, поскольку именно от них зависит прочность всей конструкции. В производстве используются различные методы упрочнения, включая термическую обработку, дополнительное легирование, что позволяет выдерживать экстремальные условия эксплуатации.
Имеют круглый профиль. Это обусловлено необходимостью обеспечения максимальной пропускной способности при минимальных потерях давления. Для НКТ характерны следующие параметры: внутренний диаметр, наружный диаметр, толщина стенки. Благодаря точно подобранным параметрам они способны выдерживать высокое давление, агрессивную среду скважины.
Диаметры трубы насосно-компрессорной

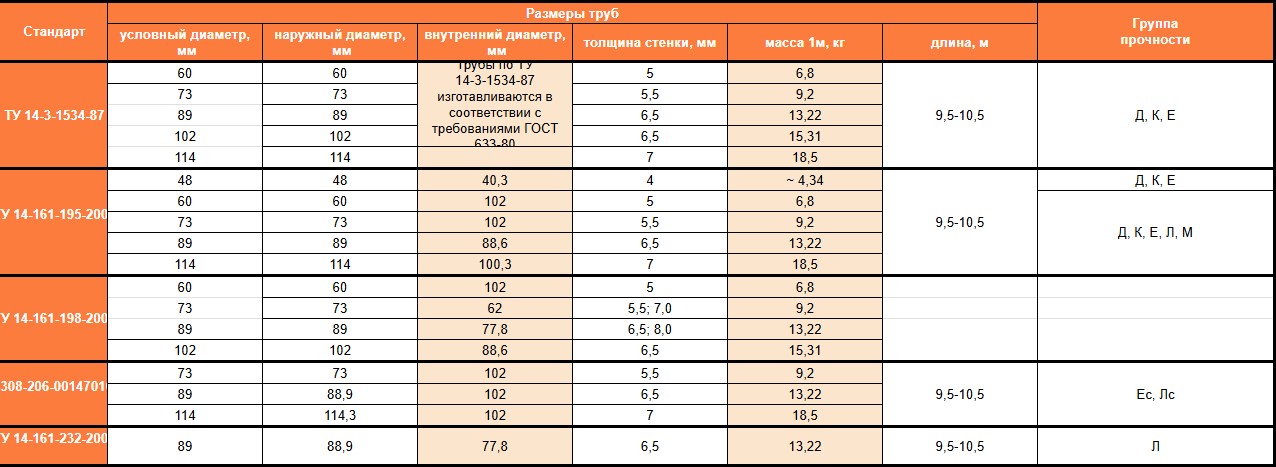

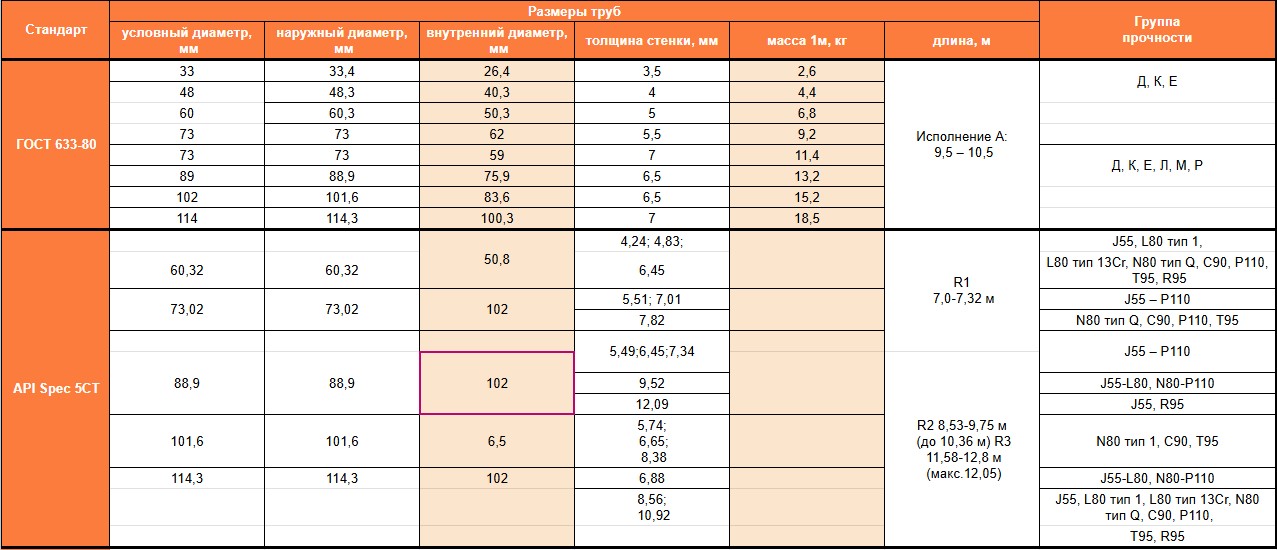

В таблице представлены типоразмеры, которые чаще всего используются в нефтегазовой отрасли.
| Диаметр, дюймы | Внешний диаметр, мм | Внутренний диаметр, мм | Толщина стенки, мм | Длина, м | Вес, кг/м |
|---|---|---|---|---|---|
| 2 3/8 | 60,3 | 50,8 | 4,75 | до 10 | примерно 6,4 |
| 2 7/8 | 73,0 | 62,0 | 5,5 | до 10 | примерно 9,3 |
| 3 1/2 | 88,9 | 77,8 | 5,55 | до 10 | примерно 12,95 |
| 4 | 101,6 | 89,3 | 6,15 | до 10 | примерно 14,14 |
| 1 | 33 | 27,8 | 2,8 | до 6 | примерно 3,24 |
| 1,25 | 42 | 36,2 | 3,0 | до 6 | примерно 4,55 |
| 1,5 | 48,3 | 41,9 | 3,2 | до 6 | примерно 5,6 |
| 3 | 88,1 | 79,2 | 4,45 | до 6 | примерно 13,50 |
| 2,5 | 73 | 62-66 | 3,5-5,5 | до 6 | прим. 9,20-11,60 |
| 4 | 114,3 | 104,5 | 4,9 | до 6 | примерно 18,95 |
Производство и параметры регулируются стандартами ГОСТ, что гарантирует их высокое качество, надежность при использовании в различных условиях.

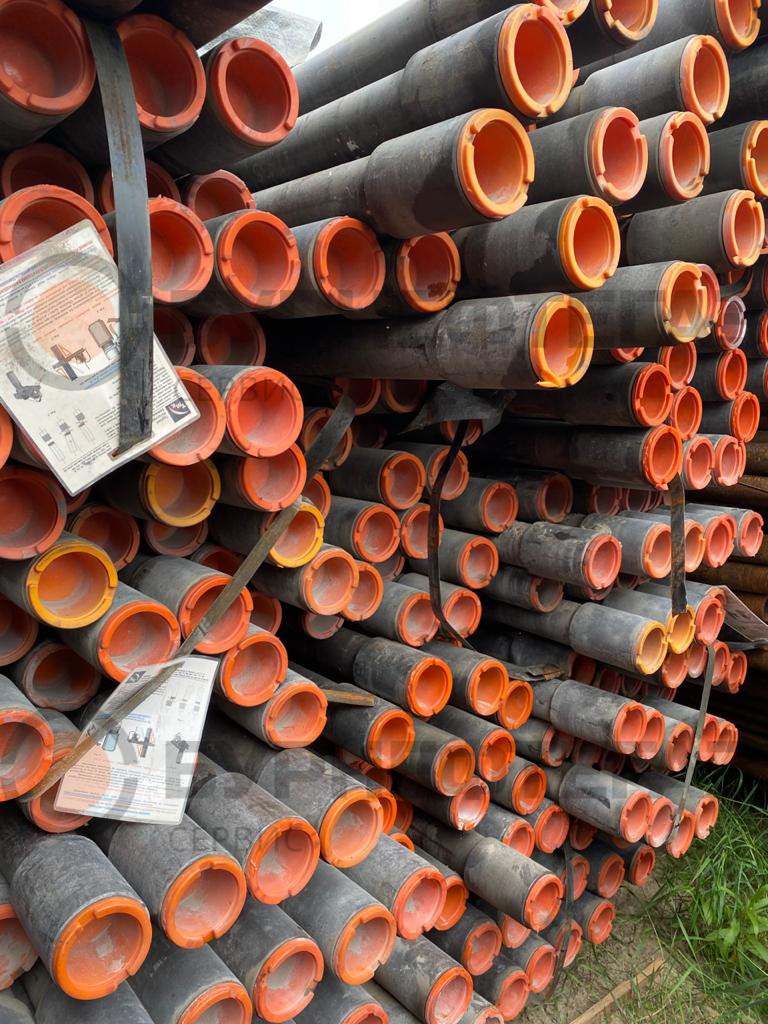

Трубы насосно-компрессорные представляют собой длинные цилиндрические изделия круглого сечения, изготовленные из стали. Они специально разработаны для работы в условиях нефте- и газодобывающих скважин. Внешний вид этих труб довольно прост, универсален, однако ключевыми характеристиками являются их диаметр, толщина стенки и длина.

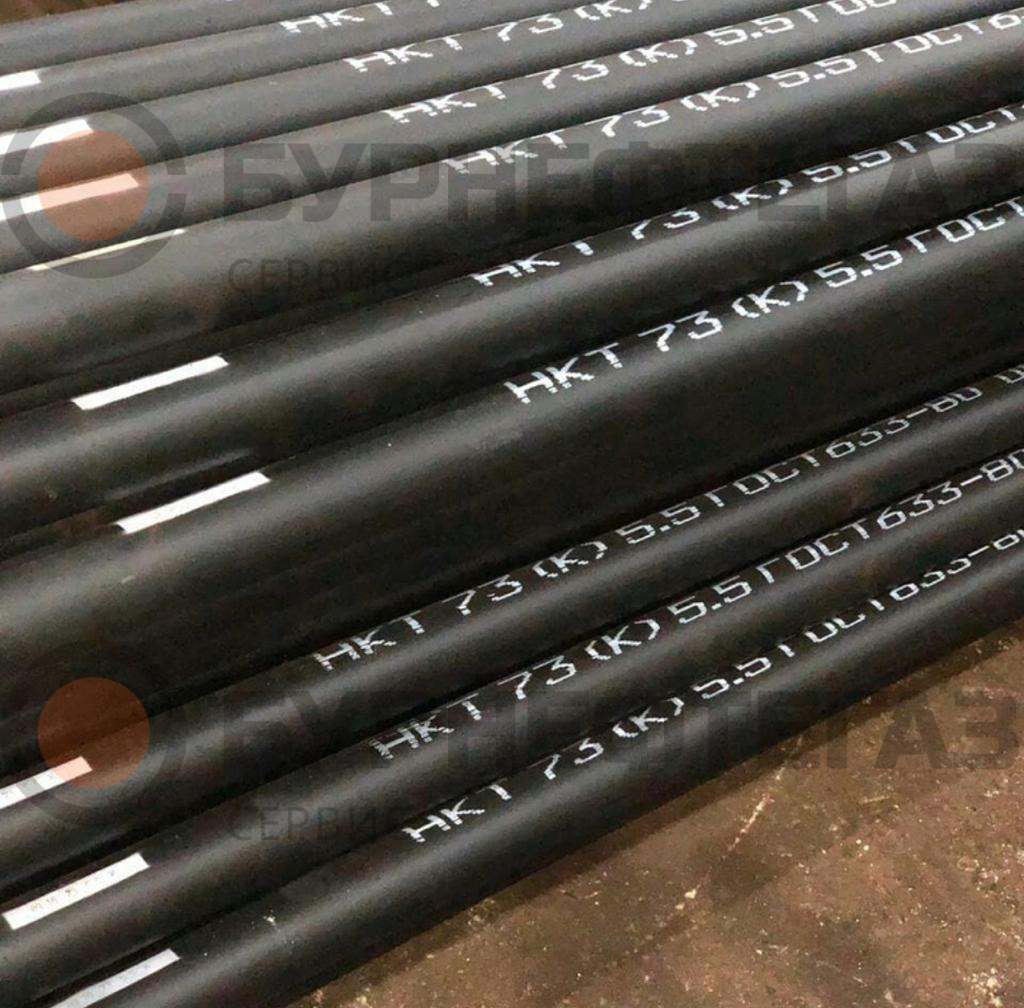

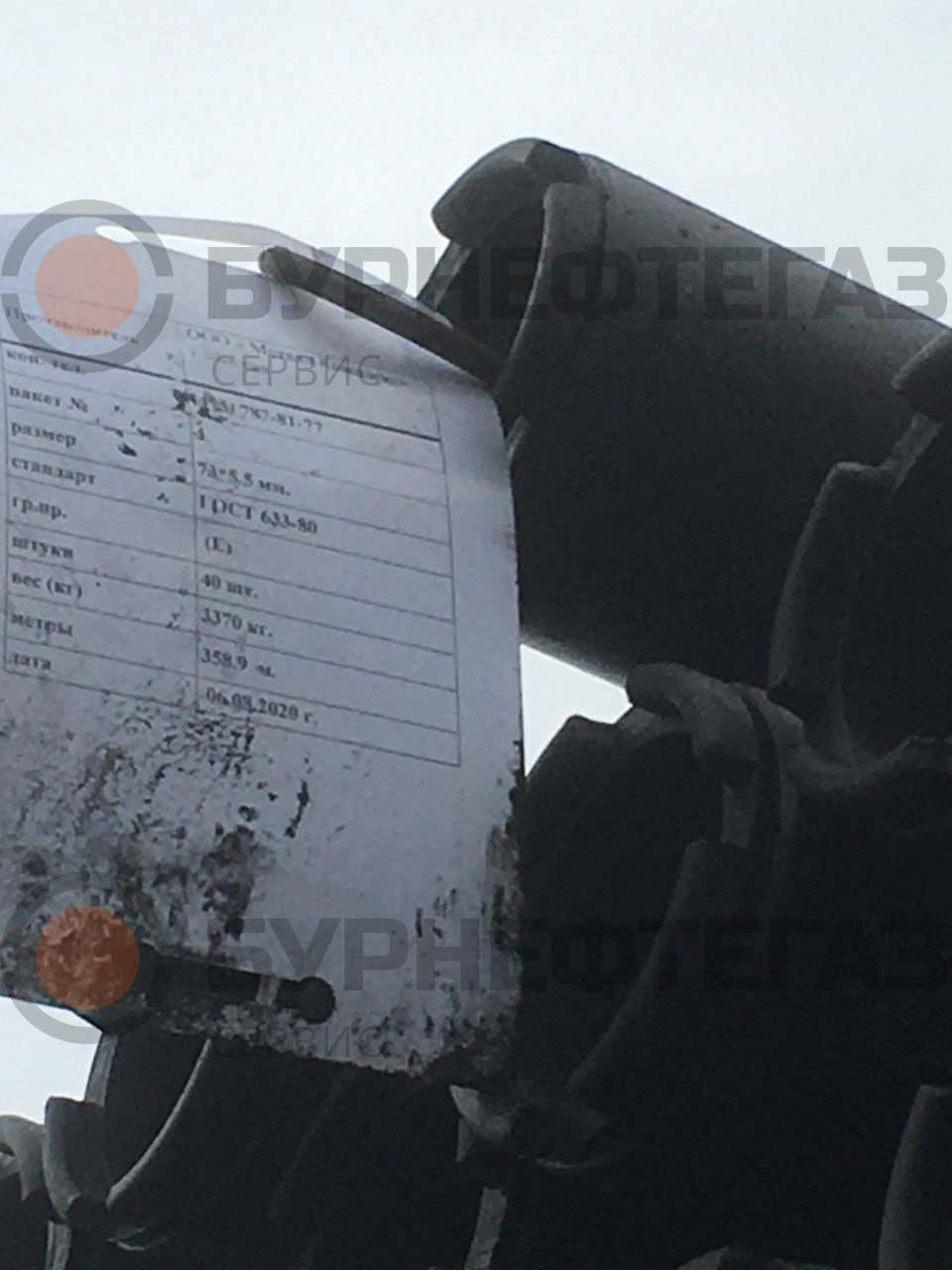

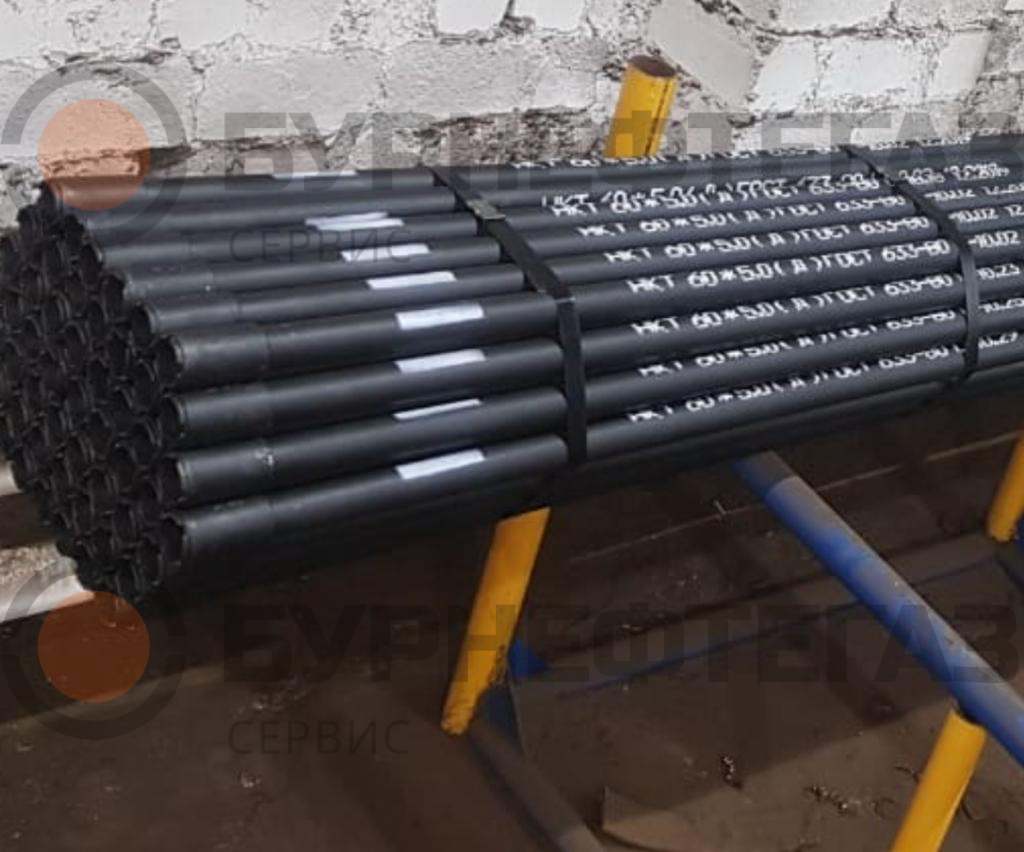

На внешней поверхности наносится маркировка, которая содержит важную информацию о характеристиках.
Маркировка НКТ включает
- Наименование стандарта производства (например, ГОСТ или API), по которому изготовлена труба. Это дает представление о качестве стали и ожидаемых эксплуатационных характеристиках.
- Наружный диаметр (в дюймах или миллиметрах), который показывает размер трубы и её пропускную способность.
- Толщину стенки, указывающую на прочность трубы и её способность выдерживать внутреннее давление.
- Материал или класс прочности, что важно для определения способности трубы выдерживать нагрузки и агрессивную среду.
- Номер партии производства, обеспечивающий трассируемость продукции.
- Дата производства, необходимая для контроля срока службы.

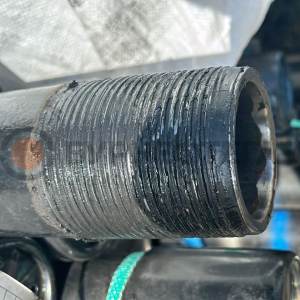

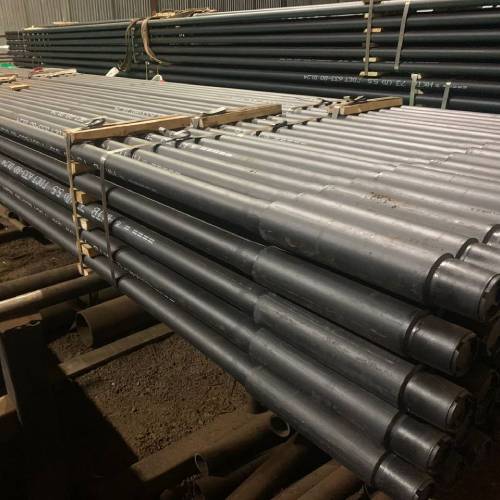

Также могут быть указаны специальные знаки или аббревиатуры, свидетельствующие о дополнительной обработке или особых свойствах. Например, наличие антикоррозийного покрытия, тип концевой обработки (гладкие концы, наружу высаженные концы (НКВ) для обеспечения надежного соединения).
Визуально НКТ выглядят как гладкие металлические трубы без видимых наружных отличий, кроме маркировки. Именно маркировка позволяет определить их технические характеристики и область применения. Эти трубы широко используются в нефтегазовой отрасли для обустройства скважин, транспортировки жидкостей и газов под давлением, а также для монтажа различного оборудования в скважину.
